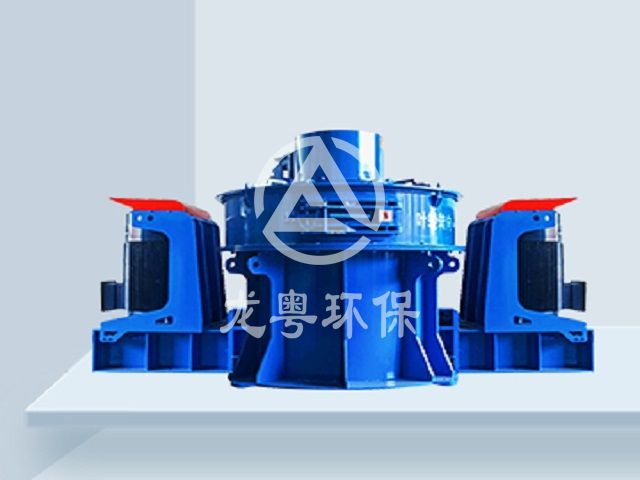

冲击式破碎机又称制砂机，是我公司引进美国巴马克公司的“石打石”破碎机原理及技术，结合国内制砂生产方面的实际情况，研制开发出具有较高水平的效率高碎石设备。该设备是具有高水平的新一代节能、效率高破碎机，其性能在各种矿石细碎设备中起着作用。广泛应用于各种金属和非金属矿、水泥、耐火材料、磨料、玻璃原料、建筑骨料，机制砂、冶金等行业。适用中细碎不同硬度的各种矿石和岩石，如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业，是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。

制砂机工作原理：

物料由进料斗进入制砂机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中，物料相互自行冲击破碎，不与金属元件直接接触，而是与物料衬层发生冲击、摩擦而粉碎，这就减少了角污染，延长机械磨损时间。涡动腔内部巧妙的气流自循环，消除了粉尘污染。

物料落入进料斗，经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出，首先与反弹后自由下落的一部分物料进行撞击，然后一起冲击到周围的涡流腔内的涡状料衬上（或反击块上），先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，最后经由下部排料口排出。新型的制砂机采用菱形组合式冲击块（抛料头）代替原本的整体形锤头和方形组合式冲击块。冲击块合金“硬而不脆，韧而坚”，并且耐高温性能良好。该冲击块直接采用进口高质合金锻造，耐磨强度和韧性，在国内处于领先水平，大大提高了工作效率，使用寿命比高锰钢提高3—5倍，提高了生产产量与质量。

性能特点：

1、最大限度的利用现有电力，高效低耗，无须担心电机过载。

2、核心部件采用国外进口高度耐磨耐高温材料。

3、组合式刀头设计，提高材料利用率，使用寿命提高40%，成本降低40%。

4、独特的腔型结构，独特的破碎原理。

5、比传统冲击破碎提高30%-60%，实际一次成砂率可达50%-85%。

6、成品砂呈多棱角钻石颗粒状，砂形源亮。

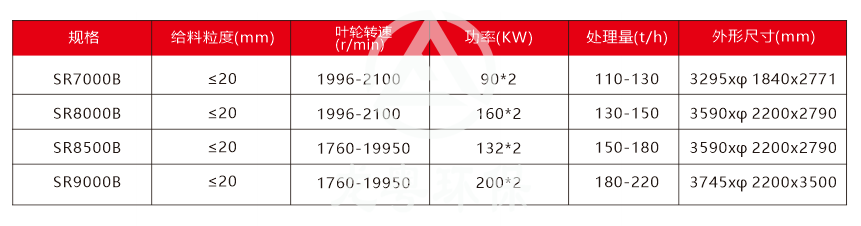

主要技术参数：
